Calculator, Weld Group 1

d(in):
do(in): Px(Kips):
b(in): Py(kips):
bo(in): Pz(kips):
bb(in): Fexx(ksi):
bbo(in): ΦFe:
e (in): ΦRe:
ey(in):
ezy(in):
Results:
Weld Size (in)=
Weld Length (in)=
Ix (in4/in)=
Iy (in4/in)=
Ip (in4/in)=
Xcg (in)=
Ycg (in)=
Mx (k-in)=
My (k-in)=
Mz (k-in)=
f_x (kip/in)=
f_y (kip/in)=
f_z (kip/in)=
Resultant FR (kip/in)=
eyx (in)=
exy (in)=

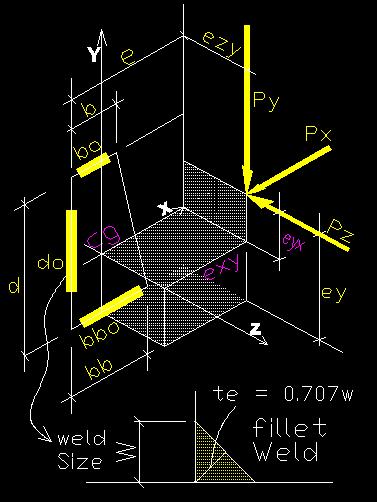

Input data Key


d,b,bb = sides lengths
do,bo,bbo = weld lengths side centered.
Fexx, common values: 70, 80 ksi
PCI 7th Ed 6.7.5.1:
ΦFe=0.6
ΦRe=0.75 (Reductions factors)
